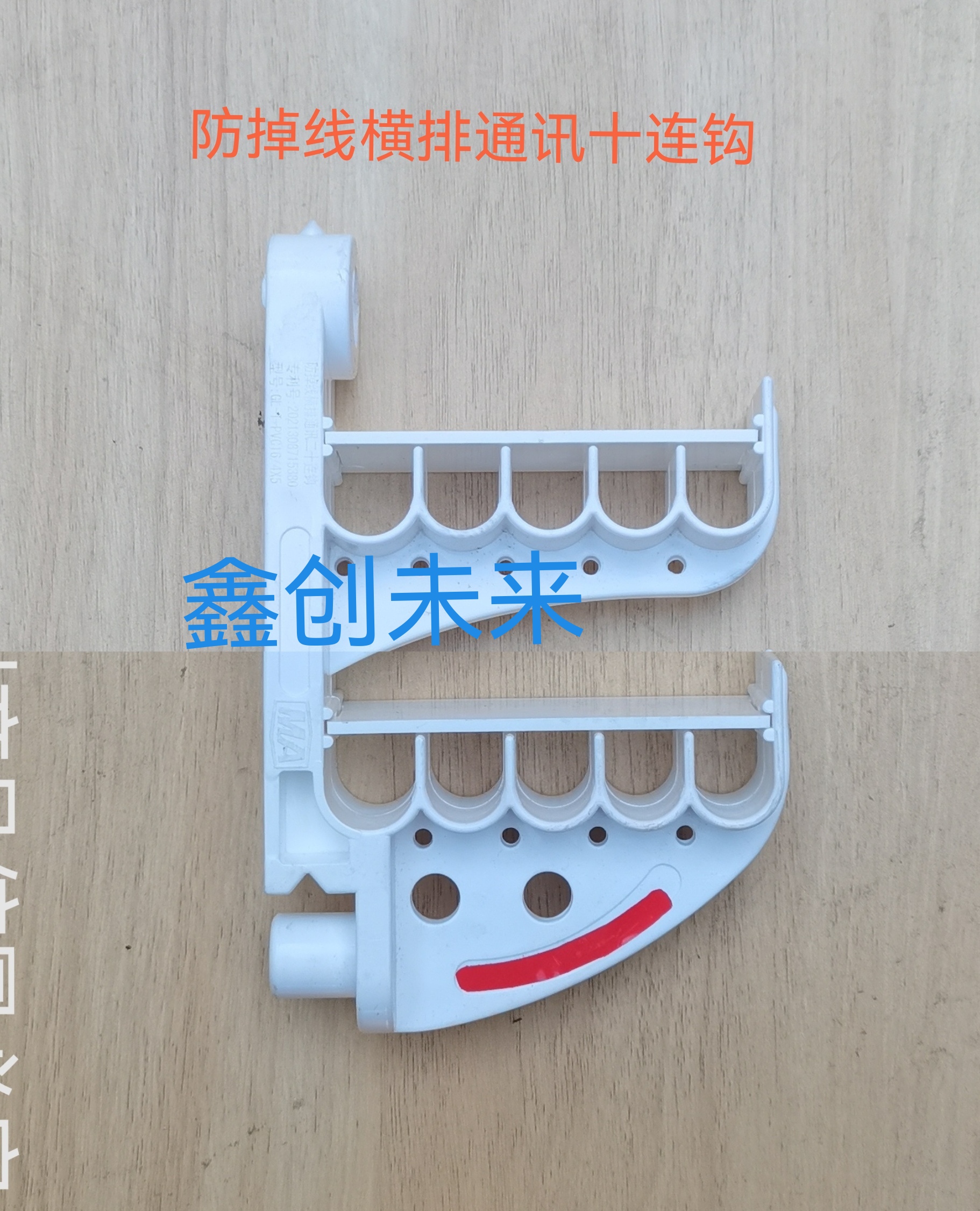

產品名稱：礦用電纜掛鉤(蓋板型）
防掉線橫排通訊十連鉤
材料名稱：主料PVC+抗靜電劑+阻燃劑+耐腐蝕劑等
規格：GL-T-PVC16/2×5
技術要求
1、功能描述
1.1用于解決煤礦煤壁高度有限，因空間不足而引發通訊線多掛不下的問題；細線因外力作用經常掉落，斷線的問題；因細線捆綁在一起找線難的問題；掛鉤是吊掛智能化、標準化礦井通訊線的裝置，掛鉤上端為連接固定孔，掛鉤底部為連接固定桿，掛鉤可以相互連接多個掛鉤同時使用；掛鉤一面靠墻壁，固定好掛鉤后，把相應的通訊線放入掛鉤鉤體，把線擋板蓋好，防止細線因受外力作用而掉落地上，起到固定通訊線的作用，給井下的安裝帶來簡便，同時使通訊線更安全、實用、整潔、美觀。
1.2掛鉤垂直吊掛，可組合連接多個同一型號或不同型號的掛鉤，即使新工人也可以吊掛標準，節約工人勞動時間，減輕勞動強度，可以作為智能化礦井通訊線領域的標準化掛鉤。
節約材料，所用掛鉤可以反復使用，完全替代鐵制掛鉤不方便、捆綁起來不方便找線和影響信號傳輸，符合節能減排的要求。
2.主要特點
2.1.解決巷道煤壁掛線距離不夠的問題；《煤礦安全規程》手冊里明確規定煤礦井下水管、通風管、電纜線、通訊線的懸掛距離要求；老礦井因開采時間和智能化礦井的建設要求，需要布線的設備增多；充分合理利用節省巷道有限的空間是煤礦建設必須解決的問題。
2.2.解決找線難的問題；通訊細線涉及的使用部門比較多，在掛線找線的方面經常會增加工作量及難度，還有是細線在使用時間過程中容易出現斷線的情況，為方便解決這些問題，鑫創未來工程師們通過反復試驗，設計出橫排通訊連鉤產品。
2.3.解決通訊掛鉤是頂端掛鉤而強度不夠的問題；鑫創未來工程師在設計產品時，就把承重量放在質量重頭來進行設計，通過試驗結果承重超過國標標準(通訊連鉤直桿段拉斷力國標≥250KG,實測值≥380KG以上)，可放心選用。
2.4.完全解決通訊線，線細、線輕而引發掉線斷線的問題；煤礦掘進面在工作期間產生大量粉塵，落在井下產品上，為保證井下工作環境的衛生整潔會用水管沖洗，這時細的通訊線必須固定好，不然就會沖亂線或沖掉線而引發線斷或線亂不整潔的情況；另外礦井下及巷道因通風、外力等原因引起的細線掉地?cái)嗑�會引發煤礦生產安全，鑒于此鑫創未來工程師在通訊線脫鉤這一問題，通過設計試驗已得到（完全）有效解決，線路更安全。
2.5.解決通訊線與電纜線不匹配相互連接的問題；空間節省了，放線安全了，承重強度加大了，在安裝時可方便連接其它電纜掛鉤也可以被其它電纜掛鉤方便連接。
2.6.可有效解決線路老化跟電磁干擾的問題；智能標準化礦井井下線路增多，通常做法是把所有通訊信號線與弱電線綁在一起，這樣做電纜熱不好散，線路老化快，重要的是信號受到電磁相互干擾，影響信號傳輸速率跟質量。
2.7.國家高質量轉型發展對智能化標準化礦井建設的需要；從煤礦自身出發為安全建設提供一種安全解決方案跟保障，從國家高質量轉型發展出發為推進更高效的智能化安全化煤礦礦井布線行業健康發展。
3、技術要求
3.1礦用電纜掛鉤（防掉線橫排通訊十連鉤）上端為17mm的固定孔，下端為16.8mm的固定桿，掛鉤寬度為30mm，掛鉤直桿段厚度為10mm，掛鉤有2個橫排端，每個掛鉤橫排端有5個鉤槽，鉤槽上端有防護蓋板，每個鉤槽直徑為16mm，掛鉤長寬尺寸為掛鉤內徑為16mm，掛鉤整體長度為181±2mm，寬度為105±2mm。
3.2掛鉤承重15KG（所描述的是產品上面每單個小鉤承重量，實測值是≥30KG）.
3.3掛桿承重2500N(實測值是≥3300-4100N，按照煤礦實際需求頂端掛鉤配置)
3.4掛鉤阻燃性能（秒）：
（1）、有焰燃燒時間(平均值)≤3s
（2）、有焰燃燒時間(最大值)≤10s
（3）、無焰燃燒時間(平均值)≤0.1s
3.5抗靜電性能：掛鉤表面電阻(抗靜電值)應不大于2.3X108
3.6制作掛鉤的材料主要用PVC材料+抗靜電劑+阻燃劑+耐腐蝕劑等。
|
詳細介紹：
